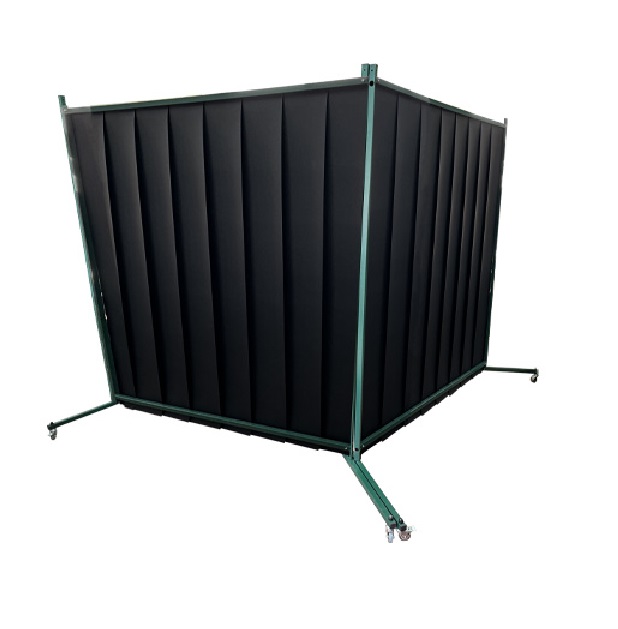

Мобильная сварочная кабина «Скрин Локус» 2020х2020х2000 мм, темно-зеленый, ПВХ

Нестационарная сварочная кабина «Скрин Локус» предназначена для организации мобильных сварочных участков на любых производственных площадях.
Размер 2020 × 2020 × 2000 следует читать как Длина × Ширина × Высота, мм.
Версия с защитными полосовыми завесами 300 × 2 мм перекрытие 60 мм.

Мобильная сварочная кабина состоит из двух параллельных друг другу одиночных сварочных экранов и двух перпендикулярных им поперечен, на всех четырех сторонах закреплены полосовые завесы.

Экраны оснащены колесиками, которые позволяют устанавливать мобильный сварочный пост в любом месте цеха.

Общий вес, базовый экран: 78 кг.
Максимальная статическая нагрузка балки — 400 Н
Максимальная динамическая пиковая нагрузка балки — 600 Н
Диапазон — свободно перемещаемый, 360°
Крепеж — метрический
Ролик, диаметр: Ø50 мм.
Ролики: 4 шт с тормозом, 4 шт без тормоза
Ролик, максимальная нагрузка — 40 кг.
Ролик, диапазон — 360°
Управление- вручную
Применение: в помещениях
Материал: стальная труба и профили

Легкий монтаж

Нестационарная сварочная кабина поставляется в разобранном виде. Интуитивно простой монтаж позволяет быстро собрать сварочный пост.

Сначала собираются два боковых экрана, а после этого с помощью технологических уголков устанавливаются две поперечины, которые объединяют два экрана в один сварочный пост.

После сборки каркаса монтируются ПВХ полосы.

Применение

Мобильное сварочное ограждение «Скрин Локус» с полосовыми ПВХ завесами (ламелями шириной 300 × 2 мм) предназначено для организации сварочного производства. Мобильный сварочный пост защищает сварщиков и других рабочих от ультрафиолетового и инфракрасного излучения, а также от других вредных воздействий сварочного производства. Мобильный сварочный пост позволяет создавать микроклимат, защищая рабочего от сквозняков и перемещения воздушных масс внутри помещений.

• Организация зоны сварки на любых производственных площадях.
• Организация мобильных сварочных постов сразу на несколько рабочих мест.
• Организация зоны сварки с защитой с двух сторон. Экраны устанавливаются под углом 90°.

Конструкция мобильной сварочной кабины «Скрин Локус»



Каркас

1. Стойка 1950 мм — 4 шт. Квадратная труба 30х1.5 мм, сталь 20.
2. Поперечины верхние 1960 мм – 4 шт. Квадратная труба 30 × 1.5 мм, сталь 20.
3. Поперечины нижние 1960 мм – 2 шт. Квадратная труба 30 × 1.5 мм, сталь 20.
4. Нижние опоры 980 мм – 4 шт. Квадратная труба 30 × 1.5 мм, сталь 20.
5. Технологические уголки — 4 шт.

Окраска каркаса и опор осуществляется порошковой краской RAL 6005 (цвет зеленый мох).

ПВХ полосы (ламели) шириной 300 × 2 мм.

Цвет: красный для ручной дуговой сварки, полуавтоматической в среде защитных газов (СО2), полуавтоматической в смеси газов, автоматической сварки, газовой сварки и резки.

Цвет: светло-зеленый для ручной дуговой сварки, полуавтоматической сварки в среде защитных газов (СО2), полуавтоматической в смеси газов, автоматической сварки, газовой сварки и резки.

Цвет: темно-зеленый для ручной дуговой сварки, аргонодуговой сварки, полуавтоматической сварки в среде защитных газов (СО2), полуавтоматической в смеси газов, автоматической сварки, газовой сварки и резки, плазменной сварки.

Монтажные планки для крепления ПВХ полос

ПВХ полосы крепятся к поперечине каркаса с помощью монтажных пластин и крепежа.

Хранение

За счет быстрой разборки сварочных постов их удобно складировать, в случае если производственные площади нужно освободить.

В случае технологической необходимости участки можно очень быстро смонтировать.

Особенности

• Рассчитан для работы в тяжелых условиях сварочного производства.
• Безопасная конструкция.
• Возможность быстрой компоновки сварочных кабинок.
• Мобильность конструкции.
• Простота эксплуатации.
• Легкий монтаж ПВХ полос.

Характеристики конструкции

• Поворотные колеса Ø 50 мм: 4 шт – с тормозом и 4 шт — без тормоза.
• Рама имеет порошковое покрытие, цвет RAL 6005 (зеленый мох).
• Перекладина из прямоугольного профиля 30 × 1.5 мм.
• Стойки из прямоугольного профиля 30 × 1.5 мм.
• Полосы длиной 300 мм, толщиной 2 мм.
• Перекрытие полос 60 мм.

Эксплуатация

• Не допускать повреждения роликов открытым огнем или интенсивным нагревом.
• Аккуратно передвигать сварочный пост на неровных неоднородных полах.
• Избегать загрязнения маслом или смазкой.
• Нужно производить техосмотр колесной части на наличие загрязнений, чтобы избежать неисправностей.
• Небезопасно наступать на экран.
• Балки применимы только для использования полос ПВХ, а не для тяжелых изделий, которые перегружают профиль и колесики.
• Крепеж необходимо периодически проверять перед сборкой.

Состав

• Трубы, профили из углеродистой стали с порошковым покрытием.
• Не содержат токсичных деталей.
• Не содержат легковоспламеняющихся деталей.
• Не содержат электрических деталей.

Гарантийный срок: 12 месяцев
Страна производства: Россия
Производитель: НТ-Сварка
